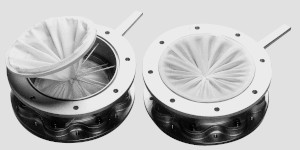

チョークバルブ
Choke Valve

●特長

軽量コンパクト設計。

粉粒体の接触面はスリーブ弁のみ。

開閉時のレバーの移動角度が90°以下と小さい。

サニタリ、ファインケミカル仕様対応可。

■仕組み

スリーブ弁の外周に等分割に掛け合わせたチョークロープが、レバーを動かすことで弛張し、弁の開閉を行います。
粉粒体との接触面はスリーブ弁のみで、可動部がないため噛み込みの心配はありません。

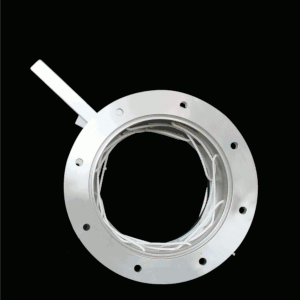

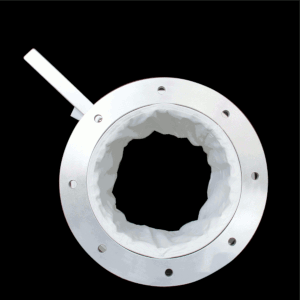

スリーブ弁　開閉の様子	チョークロープ　開閉の様子

■仕様・特記

接続口径	80A～500A　(標準JIS 5K相当フランジ)
材質	スリーブ弁	帯電防止加工付きポリエステル、ナイロン、ポリエチレン、PTFE　他
	チョークロープ	超高分子量ポリエチレン、ナイロン　他
	ケーシング	アルミ製（AC7A)、ステンレス製（SUS304）、 PP樹脂製

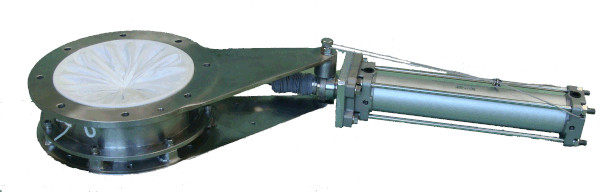

駆動方式	手動形(レバー式)/自動形(エアシリンダ式、ロータリアクチュエータ式)
その他	フランジ形状はJIS10K、ANSI、ヘルール仕様も対応可
